1.脈沖群實驗設備

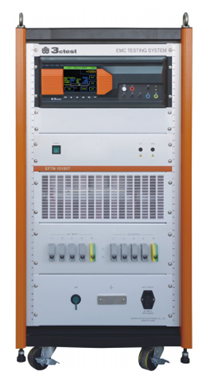

EFT 500G 脈沖群實驗設備
概 述：
EFT 500G高壓大功率脈沖群測試系統，是專門設計的一款高端測試設備，性能完全滿足歐盟 CE 認證及CCC 認證。系統內置三相五線大功率全自動迭加耦合/去耦網絡，DC1000 V 100A、AC700V 100A三相五線，可以滿足對新能源測試系統以及大功率負載測試的要求。具有可靠性好、性能穩定、使用方便等特點。EUT高壓大功率帶載能力，其他EUT電壓、電流等級，可以根據客戶要求定制。
特 點：
>10.1寸觸摸屏顯示
>測試完成可自動生成測試報告，并支持USB導入/導出報告功能
> EUT 直流負載能力 DC 1000 V 100 A；
> EUT 交流負載能力 AC 700 V 100 A 三相五線；
> 包含群脈沖測試環境裝置（包含：0.8m高實木桌，10cm絕緣支座，參考接地板）
技術參數： | |
電快速瞬變脈沖群模擬器 EFT 500G | |
測試電壓范圍 | 0.25 kV ~ 4.8 kV（±10%） |
極性 | 正、負、正負交替 |
脈沖波形 | 5/50 ns，50 ohm 、1000 ohm 負載 |
上升時間 | 5 ns，±30%，50 ohm 負載，1000 ohm負載 |
脈沖持續時間 | 50 ns，±30%，50 ohm 負載， 50 ns，-15/+100 ns,1000 ohm 負載 |
脈沖頻率 | 0.1 kHz ~ 1000 kHz |
觸發方式 | 自動、手動、外部觸發 |
耦合去耦網絡 | |
三相全自動耦合/去耦網絡 | 電快速瞬變脈沖群測試，電壓可達4.8 kV |
EUT 帶載能力 | Max AC 700 V 100 A 50/60 Hz 三相五線 Max DC 1000 V 100 A |
EUT 注入端的殘余脈沖電壓 | 不超過施加試驗脈沖電壓10% |
2、雷擊浪涌實驗設備
CWS 1000雷擊浪涌實驗設備&SEPN 1000T高壓大功率組合式耦合/去耦網絡
概 述：
雷擊浪涌是由于閃電、電子電氣開關動作時而產生瞬態高壓或大電流現象，幾乎所有的電子電氣設備都會受到浪涌的影響。CWS 600系列組合波雷擊浪涌模擬器是為了模擬浪涌脈沖干擾現象而專門設計的一款高端測試設備，性能完全滿足歐盟 CE 認證及 CCC 認證對單相受試設備的抗擾度測試要求，可配置自動控制外置的耦合/去耦網絡，對三相受試設備進行測試。增加 PMC 1200模塊，可滿足 IEC 61000-4-9測試。
特 點：
>10.1寸彩色觸摸屏前面板操作；
> 可控制外置三相耦合/去耦網絡700 V AC/100 A; 1000 V DC/100 A；
>具備電壓電流波形監測端口，可直接顯示電壓電流波形實際輸出狀態，LCD 顯示；
>最大開路電壓：10.0 kV；
>最大短路電流：5.0 kA；
>閥值預設并判限，可自動判定EUT是否失效，并自動報警
通用參數 | |
同步 | 0°-360°，1°步進設置或隨機方式 |
極性 | 正、負、正負交替 |
觸發方式 | 自動、手動、外部信號觸發 |
脈沖周期 | 5-99s（最短取決于實驗電流） |
失效檢測 | 失效時前面板LCD顯示，并中斷儀器工作 |
儀器工作狀態指示 | 前面板LED指示、LCD顯示 |
耦合/去耦網絡 | |
三相全自動耦合/去耦網絡 | 符合 IEC/EN 61000-4-5雷擊浪涌組合波測試，電壓可達10.0kV（1.2/50 μs），電流可達5.0 kA (8/20 μs)注：耦合/去耦網絡實際輸出的脈沖電壓值，取決于脈沖發生器的設定值 |
EUT 帶載能力 | Max AC 700 V 100 A 50/60 Hz 三相五線 Max DC 1000 V 100 A |
耦合電容 | 9 μF、18 μF |
EUT 注入端的殘余脈沖電壓 | 不超過施加試驗脈沖電壓的15%或耦合/去耦網絡額定電壓峰值的2倍 |
AFV-P5000 可編程交流變頻電源
概述：
AFV-P5000 可編程交流變頻電源具有直流輸出及精準的量測功能。輸出功率高達5KVA，失真（THD）最低達＜0.3%，提供純凈的交流電源給待測物。輸出電壓范圍為0~310VAC可調，頻率為40~500Hz可調。該設備為一款全方位的交流電源，適用于電子、電機、再生能源、國防、航太等行業的設計驗證或品質檢驗等應用場所。
產品特點：
高功率密度，5kVA；
- 一機兩用，交流電源，具備直流輸出；
- 輸出電壓高達310V，頻率高達500Hz；
- 諧波失真最小可達＜0.3%，干擾低，適合作為測試驗證標準源；
- 透過5寸的觸摸屏及按鈕，使用者可快速簡易設定電壓、頻率、電流等參數、及完成本機編程功能；
技術參數： | |
輸出功率 | 5kVA |
效率 | ≥95% |
輸出電壓 | 0~310VAC可調 |
電壓穩定度 | ≤0.1% |
最大輸出電流 | 110V/27A |
輸出頻率 | 40~500Hz可調 |
頻率穩定度 | ≤0.05% |
輸出總諧波失真 | ＜0.3% |
源電壓效應 | ≤0.1% |
